高壓耐壓試驗設備

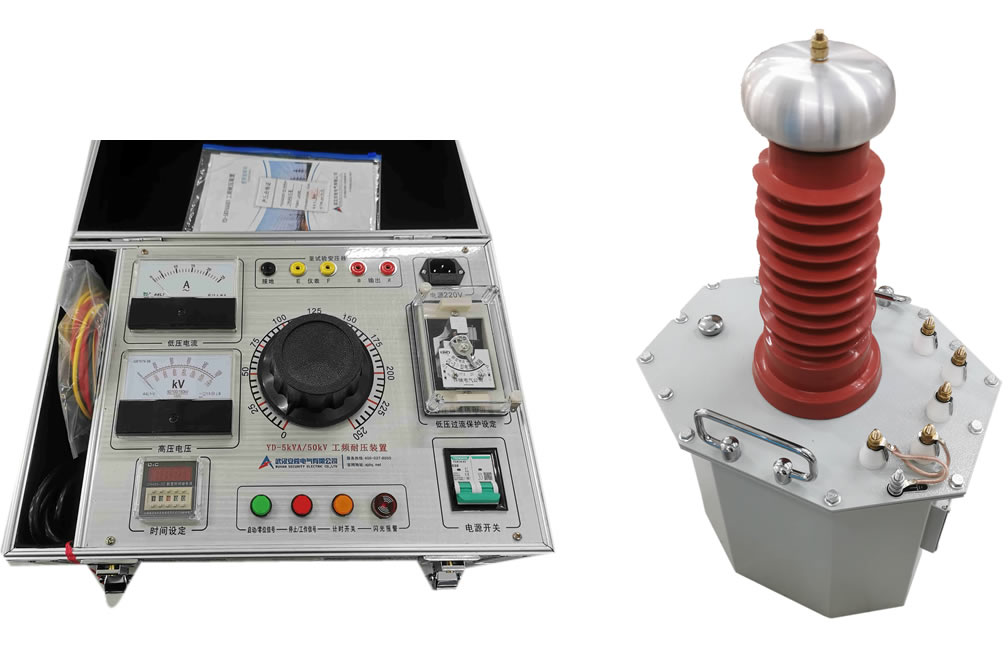

YD-5KVA50K V油浸式試驗變壓器（含操作箱）

一、概述：

YD-5KVA/50KV工頻耐壓裝置（下稱試變）又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

二、結構

交流型試驗變壓器、交直流兩用輕型高壓試驗變壓器采用優質冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外；外殼為便攜式，具有體積小、重量輕、外形美觀、移動方便等優點。

三、工作原理

用工頻220V（10KVA以上用380V）電源接入控制箱（臺）（為試驗變壓器配套設備，詳細資料請見后面控制箱（臺）使用說明書），經自耦調壓器調節0－220V/380V電壓輸入到試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。

本系列產品分為三大類：交流型、交直流兩用型，同時可將帶有200V抽頭的連接成串激式試驗變壓器。

四、技術參數

1.交流試變技術參數

容量（KVA）	高壓輸出電壓（KV）	高壓輸出電流（mA)	低壓輸入		變比	溫升℃ 30分鐘
容量（KVA）	高壓輸出電壓（KV）	高壓輸出電流（mA)	V	A	變比	溫升℃ 30分鐘
1.5	50	30	200	7.5	500	10
3	50	60	200	15	500	10
5	50	100	200	25	500	10
5	60	83	200	25	600	10
10	50	200	200/400	50/25	500	10
15	50	300	400	37.5	500	10
20	50	400	400	50	500	10
25	50	500	400	62.5	500	10
30	50	600	400	75	500	10
40	50	800	400	100	500	10
50	50	1000	400	125	500	10
5	100	50	200	25	1000	10
10	100	100	200/400	50/26	1000	10
15	100	150	400	37.5
20	100	200	400	50	1000	10
25	100	250	400	62.5	1000	10
30	100	300	400	75	1000	10
40	10	400	380	100	1000	10
50	100	500	400	125	1000	10
100	100	1000	400	250	1000	10
20	150	133	400	50	1500	10
30	150	200	400	75	1500	10
50	150	333	400	125	1500	10
100	150	666	400	250	1500	10
30	200	150	400	75	2000	10
50	200	250	400	125	2000	10
100	200	500	400	250	2000	10
150	200	750	500	300	2000	10
200	200	1000	500	400	2000	10
250	200	1250	500	500	2500	10
30	250	120	400	75	2500	10
50	250	200	400	125	2500	10
100	250	400	400	250	2500	10
150	250	600	500	300	2500	10
200	250	800	500	400	2500	10

注：100KVA及以上的輸入電壓可提高到3000V或者由用戶提出。

2.交直流試變技術參數：

容量（KVA）	高壓輸出（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃ 30分鐘
容量（KVA）	AC	DC	AC	DC	電壓V	電流A	變比	溫升℃ 30分鐘
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10
